Johdanto

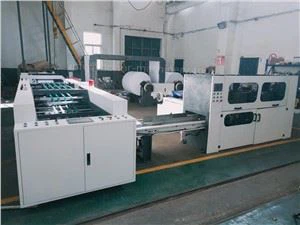

Honor Machinery Groupissa olemme kehittäneet mallin Honor-A4-4, A4-paperin leikkaus- ja pakkauskoneen, joka on ihanteellinen teollisuuden leikkaamiseen ja paperin pakkaamiseen nopeudella 20-25 pakkausta minuutissa. Tämä teollinen paperileikkuri A4 -kopiopaperille leikkaa suurempia paperirullia A4 -kokoiseksi. Räätälöimme myös paperituotteen koon asiakkaiden tarpeiden mukaan. Ota yhteyttä Honoriin tänään, jos sinulla on kysyttävää, ja ystävällinen henkilökuntamme auttaa sinua löytämään tarvitsemasi. Saatavilla on myös lisävarusteita automaattiseen paperikäärekoneeseemme.
A4 -paperinleikkaus- ja -pakkauskone pinoo paperin rimoihin heti paperirullan leikkaamisen jälkeen:
Paperirulla:
Kopiopaperi:
Keksintöpatentit A4 -paperin leikkaus- ja pakkauskoneelle
1. Arkin keräyslaitteet paperin leikkauskoneelle.
2. Paperileikkurin akseli leikkauskoneelle.
3. Käärepaperin taittolaitteet kopiopaperin pakkauskoneelle.
A4 -paperin leikkaus- ja pakkauskoneen tekninen esittely
Kopiopaperin halkaisu, arkki&vahvistin; ream -käärekone (malli Honor - A4) on vastikään kehitetty teollinen paperilaite, joka käyttää edistynyttä tekniikkaa korkean tuotantonopeuden saavuttamiseksi. Erittäin automaattinen paperilaite täyttää kansainväliset standardit ja säästää aikaa ja työvoimaa.
ominaisuudet
Paperinleikkaus- ja pakkauskone on täysin automaattinen, ja siinä on PLC -ohjausjärjestelmä ja mekaaninen automaatio. Koko prosessi koostuu paperirullien purkamisesta, leikkaamisesta, laskemisesta, kuljettamisesta, puristamisesta ja pakkaamisesta, joten työvoimakkuus vähenee.
A4 -paperin leikkaus- ja pakkauskoneen kokoonpano
1 | Ei-akselinen rullakuormituksen ohjausjärjestelmä | 2 sarjaa |
2 | Edistyksellinen jännityksenhallintajärjestelmä - | 4 sarjaa |
3 | Vääntymismekanismit | 4 sarjaa |
4 | Halkaisuterät | 5 sarjaa |
5 | Samanaikaiset poikkileikkaavat veitset | 1 sarja |
6 | Nopea paperinsyöttöjärjestelmä | 3 sarjaa |
7 | Hidas paperinsyöttöjärjestelmä | 2 sarjaa |
8 | Reunojen leikkaus- ja purkujärjestelmä - | 1 sarja |
9 | 2D -värähtely, arkin järjestäminen; ruuvinostin, jota käytetään keräyslevyjen keräämiseen | 1 sarja |
10 | PLC -laskentalaite | 1 sarja |
11 | Paperin pitkittäissyöttölaitteet | 1 sarja |
12 | PLC -virheilmoitus- ja pysäytysjärjestelmä, PLC -ohjausjärjestelmä | 1 sarja |
A4 -paperin leikkaus- ja pakkauskoneen tärkeimmät tekniset parametrit
Max. paperirullan leveys | 846 mm |
Leikkuuleveys | 840 mm |
Leikkuutyökalujen määrä | 4 pistosta-A4 210 mm (leveys) |
Paperirullan halkaisija | 400-1200 mm |
Paperirullan halkaisija' ydin | 3&"; (76,2 mm) tai 6&"; (152,4 mm) |
Paperiarkin paino | 60-100g/ m² |
Leikatun paperin pituus | A4 (297 mm) |
Paperin määrä | 0-500 arkkia |
Max. reamin korkeus | 65 mm |
Paperin leikkausnopeuden suunnittelu | 160 m /min |
Leikkausnopeus | 538 kertaa/min |
Kunkin riisin sykliaika | 4,3/min |
Paperin leikkausnopeus | 130m /min |
Työleikkausnopeus | 437 kertaa/min |
Ream -toimitusnopeus | 3,5/min (14 lyöntiä/min) |
Paperin leikkaamisen tarkkuus | ± 0,2 mm |
Paperin leikkaus kunto | 1. vakaa nopeus |
Tarttuminen | AC Taajuusmuunnos, portaaton nopeuden säätö |
Päävirtalähde | 3 -vaihe/380v/50Hz |
Ohjausjännite | 220V AC/22V DC |
Kokonaisteho | 35 kW |
Ilmankulutus | 300 NL/min |
Pneumaattinen paine | 6 bar |
Kokonaismitta (leikkuuyksikkö) | Koko 15000 × 2750 × 2100 mm |
Paino (leikkuuyksikkö) | 12 T |
Kokonaismitta (pakkausyksikkö) | 6000 × 3400 × 1600 mm |
Paino (leikkuuyksikkö) | 2.5 T |
Yksityiskohtainen johdanto A4 -paperin leikkaus- ja pakkauskoneelle
Rullan lastausyksikkö | Sisältää 4 rullausrullaa ja edistyksellisen magneettitehojarrun ja hydraulijärjestelmän, joten paperi syötetään tasaisesti läpi ilman rypistymistä tai repeytymistä. |
Halkaisuyksikkö | Käyttää Delsarin': n italialaista veistävää veistä, veistä, jonka leikkaus on parempi ja käyttöikä 3 kertaa pidempi kuin muiden merkkien veitset. |
Arkkiyksikkö | Käyttää kulutusta kestäviä kumirullia ja edistynyttä kaksinkertaista syklotronista keittotekniikkaa tarkan leikkauksen ja pitkän käyttöiän saavuttamiseksi. |
Käyttää Saksan' St Paul -merkkiä. Tämän veitsen käyttöikä on 6 kertaa pidempi kuin vastaavien muiden merkkien veitsien. | |
Kuljetusyksikkö 1 | Käyttää ContiTech': n vyöjä Saksasta ja Weinview -kosketusnäyttöä Taiwanista. |
Arkin pinoamisyksikkö | Käyttää sylinteriä ilman männänvarsia ja Saksan ylös- ja alasmoottoria, mikä vähentää tärinää ja melua. |
Kuljetusyksikkö 2 | Siirtää tasaisesti arkit käärintäyksikköön. |
Käärintäyksikkö | Käärii arkit (500 kpl) automaattisesti. |
Sähkökomponentit | Käyttää Siemens' PLC: n ja Omronin [39] valosähköinen kytkin, joka takaa pitkän käyttöiän.
|
